轉矩轉速傳感器的操作和檢測總結

　　南通www91測控設備有限公司坐落於交通便捷的蘇中要鎮-海安，是以成套檢測設備及相關儀器儀表開發、生產、係統集成和銷售為一體的高科技企業。公司的主要產品為：電渦流測功機、電力測功機、轉矩轉速傳感器和電渦流製動器，主要產品型號包括：“HX、ZJ係列轉矩轉速傳感器”、“TR轉矩儀”;“WZ係列電渦流(加載器)測功機、CC係列磁粉測功機、磁滯測功機、SL係列水力測機”;"CZ係列磁粉製動器(加載器)等係列三十多個品種的測試儀器，廣泛用於通用機械(如電機、風機、液壓馬達、齒輪箱、泵業等)和發動機等設備的測試。

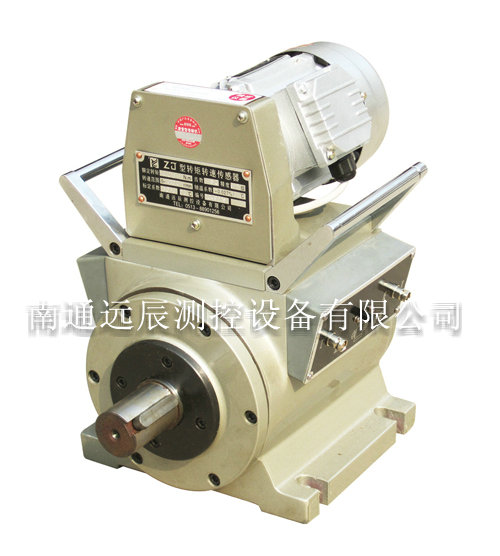

　　1、型號ZJ (轉矩轉速傳感器)  ZJYW1(轉矩轉速傳感器儀表) 

　　2、使用方法：

　　1)接線： 

　　(1)測速電機接入380V/50Hz的交流電源。電機的旋向(從風扇端看)應與被試軸的旋向相反。 

　　(2)用自帶線將儀表後側的輸入口與轉矩轉速傳感器的輸出接口連接起來。儀表接入220V/50Hz的交流電源。

　　2)儀表參數設定(位於儀表的接線口端)： 

　　(1)室溫設定：在室溫設置欄中，通過按動按鈕將室溫的數值設定。    

　　(2)常數設定： 

　　a、傳感係數設定：通過按動按鈕將傳感係數設定為 “8011”。 

　　b、轉矩設定：在轉矩設定開關組中，將2的開關置於 “on”位置， 3的開關置於“off”位置， 4的開關置於“on”位置， 5的開關置於“off”位置，將6的開關置於“on”  位置 

　　c、齒數與轉速設定：在轉速設定開關組中，將1的開關置於“on”位置， 2的開關置於“off”位置， 3的開關置於“off”位置， 4的開關置於“off”位置，將5的開關置於“on”  位置， 6的開關置於“off”位置。

　　d、標定溫度的設定：在溫度設定開關組中，將1的開關置於“off”位置， 2的開關置於“on”位置， 3的開關置於“on”位置， 4的開關置於“off”位置。 e、將內外開關置於“內“的位置。 

　　3)儀表的操作： 

　　(1)將右下側右數第1個開關置於“F1”位置，電源開關搬到上麵，儀表接通電源。兩組數碼管點亮，應顯示5位數，若顯示4位，可按以下“消隱”按鈕。 

　　(2)儀表自校： 

　　將右下側右數第4個開關置於“自校”位置，將右下側右數第2個開關置於“自動”位置，各指示燈交替閃亮，兩組數碼管自動作00000、11111…。。 99999輪番顯示，蜂鳴器鳴響，表示儀表功能正常。 

　　(3)常數設定顯示： 

　　將右下側右數第4個開關置於“常數”位置，兩組數碼管會交替顯示先前設定的常數即8011(傳感器常數)、05000(扭矩設定值)、00500(轉速設定值)、12018(齒數、轉速設定值)，此時測速電機應處於轉動狀態。 

　　如果顯示的常數錯誤，應重新設定。設定後必須按以下啟動按鈕。 

　　(4)調零：

　　建議采用自動調零方式。將右下側右數第4個開關置於“測量”位置，右下側右數第3個開關置於“單顯”位置，將右下側右數第2個開關先置於“自動”位置，當轉矩顯示窗顯示為0時，調零結束。再將右下側右數第2個開關置於“測量”位置。 

　　(5)測量： 

　　測量時，右下側右數第4個開關置於“測量”位置，右下側右數第3個開關置於“單顯”位置，將右下側右數第2個開關置於“測量”位置，右下側右數第1個開關置於“F1”位置。右下側右數第5個開關根據需要可置於“功率”位置”或“轉速”位置、或轉速、功率交替顯示的“交替”位置。 

　　(6)測量完畢後，關掉電源，收好電線。

　　扭矩轉速傳感器的檢測步驟

　　第一步：測量輪速傳感器的插頭上麵的電壓，因為磁阻傳感器內部有大量電子元件需要供電和搭鐵，如果測到電源電壓，可以判斷該傳感器是磁阻式扭矩轉速傳感器。

　　第二步：如果沒有電壓，但有100-1000歐姆電阻，則是磁電式扭矩轉速傳感器。

　　第三步：測傳感器信號，磁阻式輪速傳感器輸出方波脈衝信號，此信號抗幹擾型強。用示波器探頭的鉤子夾信號線，黑色夾子夾車身打鐵，轉動信號盤正常可以看到0.5V-1.5V的方波信號波形。

　　如果沒有示波器，萬用表測量方法如下：黑表筆打鐵，紅表筆接信號線，用手轉動信號盤，萬用表顯示器的電壓會有0.5V到1.5V電壓波動為正常。如果沒有信號輸出，應該檢查：信號盤(信號是否很髒)，傳感器間隙，傳感器本身等。

　　第四步：傳感器數據流對比法，進入ABS模塊讀傳感器數據流，啟動車路試觀察傳感器的數據流和其他三個輪速傳感器對比，此方法可應用傳感器偶發故障性檢測。

　　扭矩轉速傳感器用於識別發動機轉速。它與霍爾傳感器一起識別發動機1缸點火上止點，從而確定噴油時間和點火正時。如果發動機控製單元在霍爾傳感器的8個“相位”期間沒有識別到齒段空隙，便會在故障存儲器中記錄一個條目。
