DW係列電渦流測功機的結構原理及主要特點【廠家解答】

　　南通www91測控設備有限公司就來為大家總結一下DW係列電渦流測功機的結構原理及主要特點，都是經驗之談，有疑問的朋友可以仔細閱讀哦。

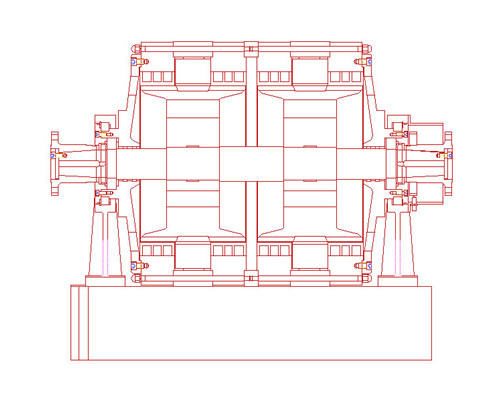

　　1.DW係列電渦流測功機的結構示意圖

　　2.主要特點：

　　可雙向測試，轉速範圍寬。

　　響應迅疾，控製方便。

　　起始扭矩低，測試範圍廣。

　　不受冷卻水進水壓力影響。隨著技術進步，價格不斷降低，DW係列電渦流測功器以它高精度、高可靠性，必將成為內燃機測試行業的又一選擇。

　　DW係列電渦流測功機的規格型號：

　　1.型號含義：

　　(2)技術參數及主要安裝尺寸：

　　DW係列電渦流測功機的特性曲線

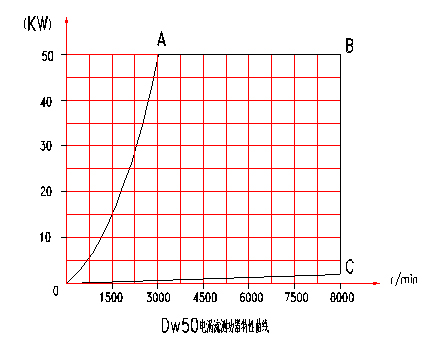

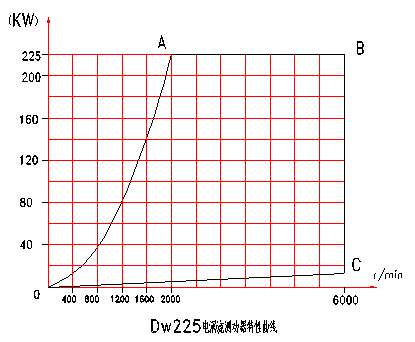

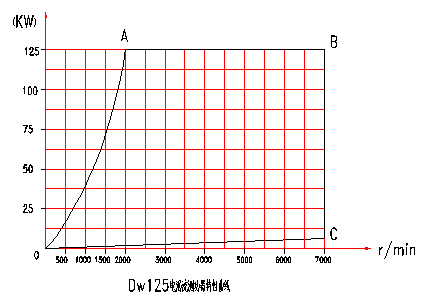

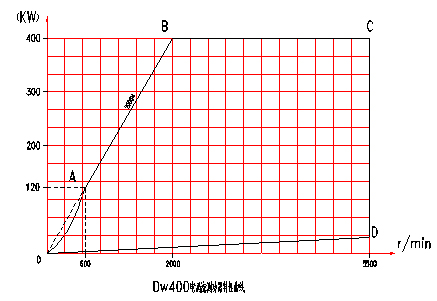

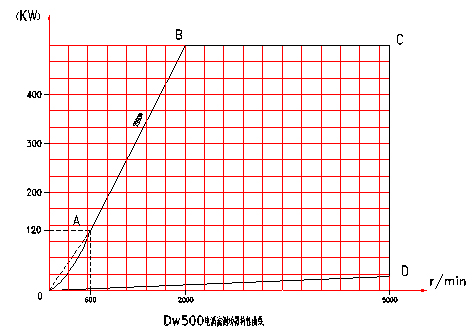

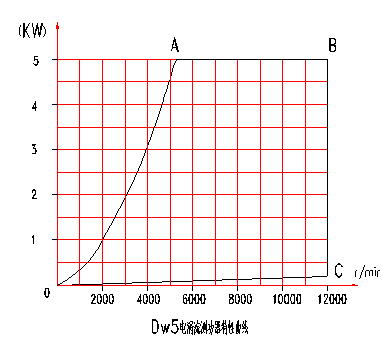

　　DW係列電渦流測功器的特性曲線：

　　DW係列電渦流測功機的適用範圍、選用原則：

　　DW係列電渦流測功機是一種高精度、高可靠性產品，適用範圍廣可雙向測試，用戶一般用於較高水平的測試台架。隨著用戶對試驗台架要求的鐵高，以電渦流測功器作為出廠試驗的用戶也越來越多。

　　DW係列電渦流測功機最小功率範圍為0～5kW，最大為600kW。用戶如需測試更大些的功率，可改用我公司的YP係列水力測功器。

　　DW係列電渦流測功機對水質的要求相對較高。如水質太硬，冷卻管路容易結汙，堵塞管路，影響測功器熱效應。

　　DW係列電渦流測功機對冷卻水的要求：

　　電渦流測功機)的渦流產生的熱量主要靠冷卻水帶走，冷卻水水質要好，一般使用軟化水，水壓在0.02～0.05MPa之間，流量為每千瓦小時20升。

　　水壓穩定性沒有特殊要求。

　　使用較長時間後，排出水水溫會升高，如超過65°C，如果增加進水量仍無法降低水溫，則應考慮用除壇劑對測功器管壁冷卻管路進行除壇處理。

　　DW係列電渦流測功機配套儀器的選用原則和配套方法：

　　電渦流測功機的負載主要是通過改變勵磁線圈的電流大小來改變的。電流的大小容易控製，因此可方便地穩定負載，控製性能好。

　　用戶訂貨時必須配套訂購我公司生產的DH2000係列控製，可方便、可靠地進行各種性能試驗。

　　(1)經濟實用型配置

　　DW係列電渦流測功器+DH2001測量控製儀+油耗變送器+溫度、壓力傳感器

　　·功能

　　實現轉速、負荷、油耗三個主要參數及水溫、油溫、排溫、機油壓力四路輔助參數的測量顯示及越限報警，測功器恒轉速、恒扭矩、發動機恒轉速試驗。

　　·精度

　　轉速精度：±0.05%;負荷：±0.2%;溫度、壓力±1%

　　(2)功能完美型配置

　　DW係列電渦流測功器+DH2001、+DH2003全配置測量控製係統

　　·功能

　　根據用戶需要，可實現發動機全部參數的測試、數顯。麵板LED數碼管顯示參數，也可在計算機屏幕上全屏幕顯示或分類、分頁顯示。

　　人機界麵好，可生成各種測試曲線、報表。

　　可方便地實現發動機的各種性能試驗。

　　·精度

　　所測參數精度符合歐洲標準或國家標準，控製精度達到國際同類水平。

　　DW係列電渦流測功機台架建設注意事項：

　　DW係列電渦流測功機台架要求與YP係列的測功器相似，冷卻水無過高的水壓要求，故建設DW係列測功器的台架較為方便。

　　DW係列電渦流測功機的使用及維護方法：

　　(1)測功器台架應有專人負責，儀器操作人員應熟悉儀器的使用規則和操作方法。每次開機前應檢查各聯接處是否鬆動，信號線接頭是否正常。

　　(2)先打開冷卻水開關，後啟動測功器

　　(3)氣溫低於0°C時應注意防凍工作。

　　(4)需要定期除壇，否則會影響冷卻效果。除壇後時間根據水質情況和使用時間長短而定。

　　(5)定期在各運動部位加注潤滑油。

　　已上就是南通www91（chén）測控設備有限公司的詳細總結，希望對你有所幫助，更多的相關資訊您可以瀏覽：http://www.zgsmy.com.cn/aspcms/newslist/1-2.html
